Ubbink Set Filtro per Laghetti FiltraClear 6000 Plus 1355166

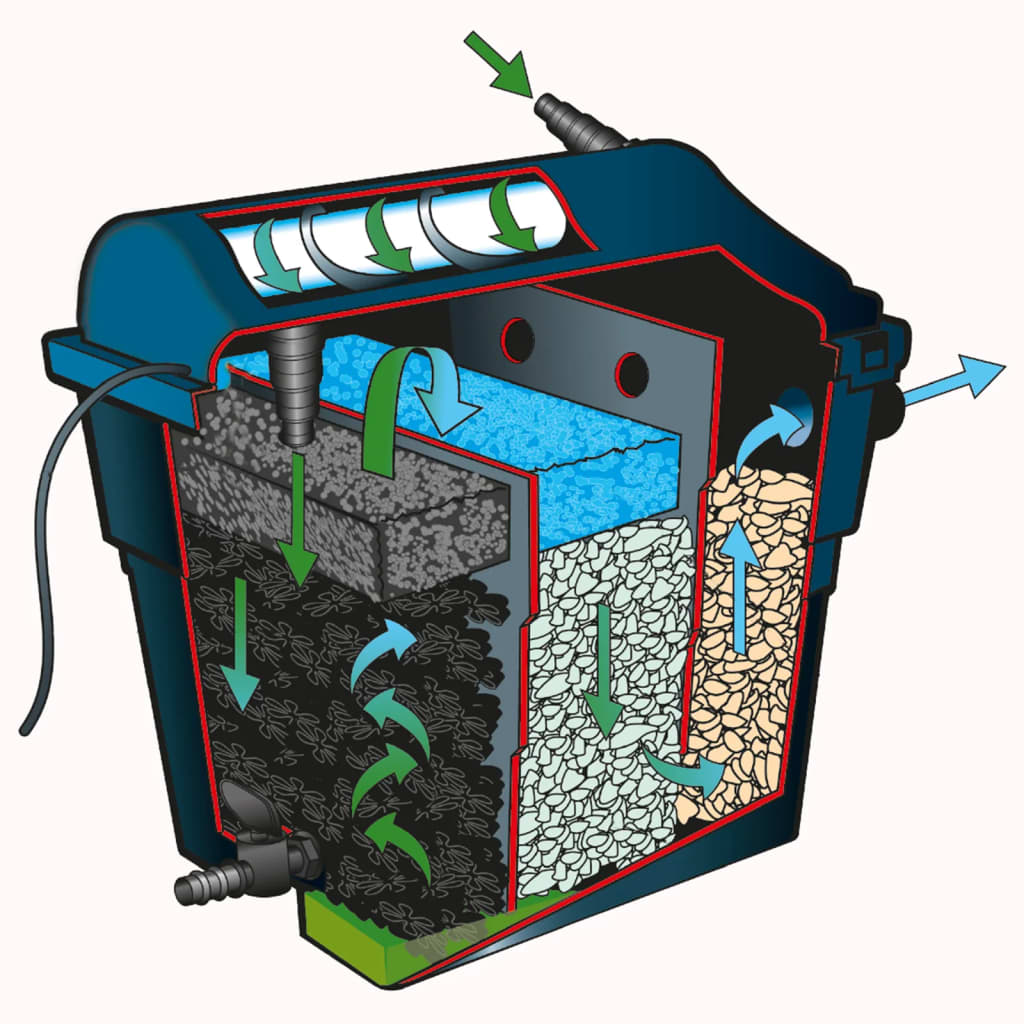

Il filtro per laghetto FiltraClear 6000 PlusSet della Ubbink è un sistema di filtrazione con due camere. Il filtraggio meccanico (con filtri antiappannanti e biogranuli) avviene nella prima camera e la filtrazione biologica avviene nella seconda camera. Questo consiste in una spugna filtrante fine, bio-granuli e un mezzo filtrante con un ceppo di batteri che assicura che l'acqua si mantenga trasparente. L'unità UVC assicura che la crescita delle alghe sia sotto controllo.



Le pompe da piscina Elimax della Ubbink sono prodotti di alta qualità basati sulla tecnologia più recente. Le pompe utilizzano la tecnologia sincrona e sono adatte per l'uso negli stagni da giardino, nei bacini delle fontane e in combinazione con i getti delle fontane a spruzzo.



La serie FiltraClear include 2 serie: Basic Set: 1 Filtraclear + 1 AlgClear, la pompa adatta deve essere ordinata extra PlusSet: 1Filtraclear + 1 AlgClear + 1 pompa per laghetto, questo è un set completo



Per mantenere l'acqua pulita e trasparente, è importante filtrare l'acqua. È possibile utilizzare il set Ubbink FiltraClear Basic o Ubbink FiltraClear PlusSet per questo. Il FiltraClear è un sistema di filtraggio chiuso con più camere per una pulizia biologico-meccanica dell'acqua nel vostro laghetto.

• Dimensioni: 39,5 x 29,5 x 39 cm (L x P x A)
• Ubbink FiltraClear: 3 camere 25 L
• Adatto per stagni senza pesce 6000 L
• Adatto per stagni con pesci 3000 L
• Ubbink AlgClear UV-C 7000
• Potenza: 9 W
• Pompa per laghetto Ubbink Elimax 1500
• Alimentazione: 230 V~ / 50 Hz
• Lunghezza cavo alimentazione: 10 m
• Flusso massimo: 1500 L/h
• Massima prevalenza di pompaggio: 1,85 m

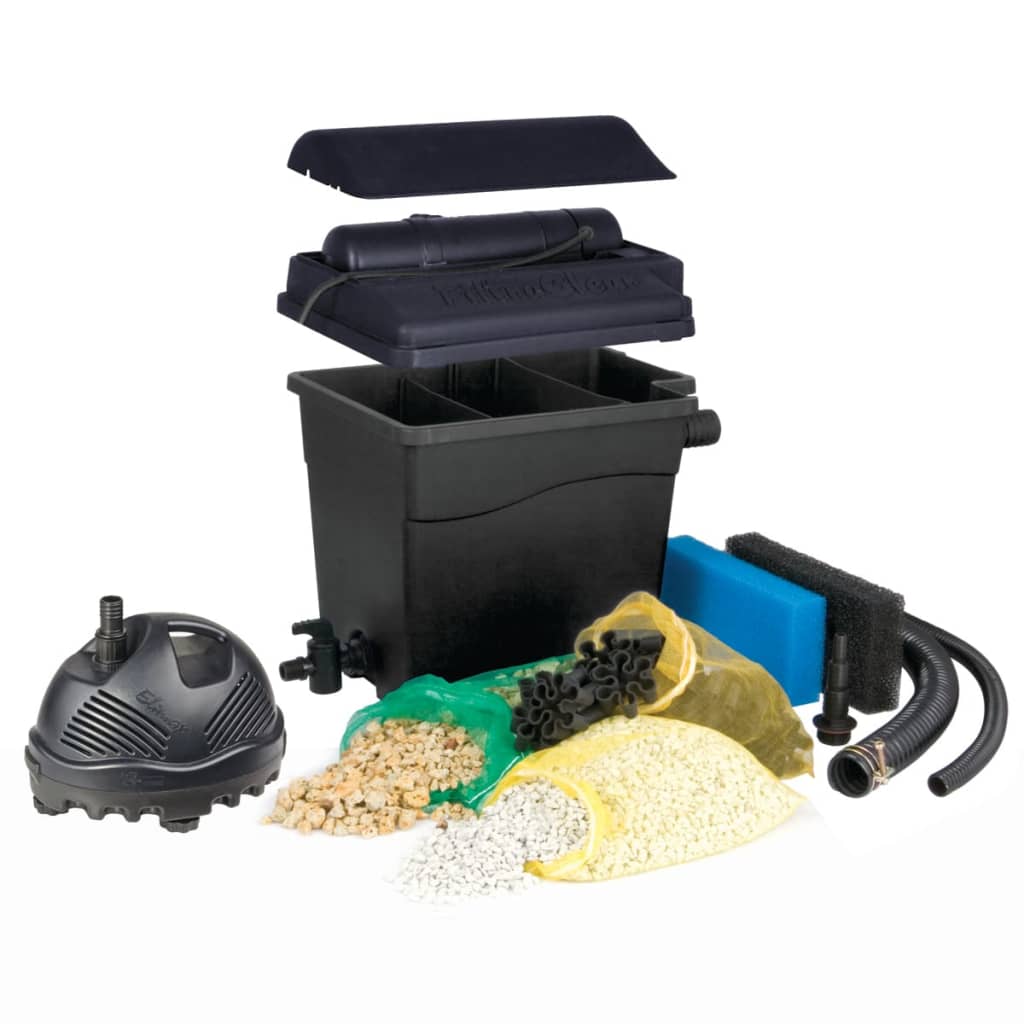

• La consegna include:
• 1 Ubbink FiltraClear
• 1 Ubbink AlgClear
• 1 Ubbink Elimax 1500
• Materiale di montaggio:
• 1 Zeolith con rete: 1,8 kg
• 1 Bio core con rete
• 1 Substrato filtrante con rete: 3 kg
• 2 Spugne filtranti 35 mm, 1 ppi nero 10 - 1 ppi blu 20
• 1 Valvola a sfera 1", dado e guarnizione
• 1 Tubo per stagno per i rifiuti dei filtri: 1 mx 40 mm
• 1 Tubo per stagno per l'alimentazione del filtro: 3 m x 19 mm
• 3 Fascette per tubo: 1 x (38-42) mm + 2 x (20-23) mm

Consigli di sicurezza ATTENZIONE: I raggi UV sono pericolosi per gli occhi e la pelle. L'emettitore UV-C non deve essere utilizzato se è stato rimosso dall'involucro del dispositivo! ATTENZIONE: Questo dispositivo contiene un emettitore UV-C! Un uso non intenzionale del dispositivo o danni all'involucro possono portare all'emissione di radiazioni UV-C pericolose. Le radiazioni UV-C possono danneggiare gli occhi e la pelle anche in piccole dosi. • L'alimentatore deve essere conforme alle specifiche del prodotto. Non collegare il dispositivo se l'alimentatore non soddisfa le normative specificate! Per ulteriori informazioni, rivolgersi a un elettricista autorizzato locale. • Il dispositivo Ubbink AlgClear UV-C deve essere utilizzato esclusivamente tramite un interruttore differenziale (Fi-interruttore / RCD) con una corrente di guasto nominale non superiore a 30 mA. Per ulteriori informazioni, contattare il rivenditore specializzato di elettricità. • Il dispositivo Ubbink AlgClear UV-C deve essere avviato solo dopo aver completato l'installazione di tutti i componenti e delle connessioni dei tubi. In nessun caso il dispositivo deve essere utilizzato in acqua e deve essere installato accanto al laghetto in modo che il trabocco sia escluso. • Il controllo del funzionamento della lampada UV-C deve essere effettuato esclusivamente tramite ispezione visiva attraverso la finestra di visualizzazione (posizionata nella parte anteriore del dispositivo). Il contatto diretto con i raggi UV-C può causare danni agli occhi e/o alla pelle. • Non devono essere utilizzati tubi trasparenti per il funzionamento del dispositivo AlgClear UV-C. Si consiglia l'uso del nostro tubo a spirale nero per laghetto. Inoltre, il tubo di ingresso e di uscita deve essere fissato con fascette per tubi per evitare il distacco accidentale dal nipplo del tubo. • Il dispositivo deve essere installato a più di 2 m di distanza dal laghetto o dalla vasca d'acqua e dalla rete elettrica. • Per evitare il surriscaldamento della lampada UV-C, il dispositivo AlgClear UV-C deve essere avviato solo se l'acqua scorre attraverso l'involucro. Non utilizzare mai la lampada UV-C fuori dall'involucro! • Il dispositivo deve essere utilizzato solo a una temperatura dell'acqua compresa tra +5 °C e +35 °C. • È fondamentale leggere le istruzioni per l'uso prima di aprire l'unità AlgClear UV-C. • L'alimentazione dell'unità AlgClear UV-C deve essere interrotta prima di aprire l'unità (assemblaggio iniziale, pulizia, installazione e sostituzione della lampada UV-C, ecc.). • Il cavo di alimentazione non può essere sostituito. Se il cavo è danneggiato, il dispositivo AlgClear UV-C deve essere smaltito. • Il dispositivo può essere utilizzato da bambini a partire dagli 8 anni e anche da persone con disabilità fisiche, sensoriali o mentali o prive di conoscenze ed esperienze adeguate, purché siano supervisionate o abbiano ricevuto istruzioni sull'uso del dispositivo e comprendano i pericoli derivanti. I bambini non devono essere lasciati giocare con il dispositivo. La pulizia e la manutenzione devono essere effettuate dai bambini solo sotto supervisione. • Tenere i bambini lontano dal materiale di imballaggio e dalle piccole parti. C'è il rischio di soffocamento. ATTENZIONE! Prima di ogni intervento (assemblaggio iniziale, pulizia, installazione e sostituzione della lampada UV-C, ecc.), l'alimentazione dell'unità AlgClear UV-C deve sempre essere interrotta! 1. Determinare la posizione per il dispositivo AlgClear UV-C tenendo conto della distanza dalla pompa del laghetto e di un eventuale filtro per laghetto esistente o pianificato. Se, ad esempio, esiste una cascata, il dispositivo AlgClear UV-C può essere collegato anche in una posizione più alta, per restituire l'acqua irradiata da UV-C al laghetto tramite la cascata. 2. Inserire la lampada UV-C prima di avviare il dispositivo come descritto a pagina 2 di questo manuale: a) Rimuovere il coperchio a vite e toglierlo dall'involucro (fig. 1.1 e 1.2) b) Inserire la lampada UV-C nel socket, posizionare il cappuccio protettivo sul vetro della lampada UV-C e quindi rimontare il dispositivo (Figg. 1.3 – 1.6). 3. Fissare il dispositivo AlgClear UV-C con delle pietre in modo che il dispositivo sia stabile e non possa cadere nell'acqua. È possibile anche montarlo su una tavola di legno. 4. Fissare entrambe le staffe con una chiusura a clip sul dispositivo AlgClear UV-C, allineandole ruotandole in modo che possa essere successivamente installato orizzontalmente o verticalmente o avvitato. 5. Ora, accorciare i nippli universali del tubo in base ai diametri del tubo per l'ingresso (pompa) e l'uscita (filtro o ritorno nel laghetto). 6. Avvitare i nippli del tubo nelle connessioni di ingresso e uscita. Un fissaggio a mano è sufficiente per garantire la tenuta. Un fissaggio troppo stretto può causare l'effetto opposto o addirittura danneggiare il dispositivo AlgClear UV-C o il nipplo del tubo. 7. Accorciare il tubo per laghetto alle lunghezze richieste. Fissare il tubo con le fascette per tubi sui nippli del tubo. Nel caso di un tubo a spirale per laghetto, fare attenzione che le fascette non taglino nelle spire del tubo e non si formino crepe sottili. Se ciò accade, accorciare il tubo della lunghezza della parte danneggiata. Nota: Se continua a gocciolare dalla connessione tra il tubo e il nipplo del tubo, è possibile fermarlo avvolgendo del nastro Teflon commerciale attorno al nipplo del tubo. 8. Rivedere prima dell'avvio del dispositivo AlgClear UV-C che: - il coperchio di chiusura del dispositivo AlgClear UV-C sia avvitato correttamente, - le connessioni di ingresso e uscita sul dispositivo AlgClear UV-C siano fissate a mano, - le connessioni del tubo tra la pompa del filtro e il filtro del laghetto o il ritorno al laghetto siano perfette, - le istruzioni per l'uso del dispositivo AlgClear UV-C siano state lette e i consigli di sicurezza siano stati osservati. 9. Dopo di che, è possibile avviare il dispositivo AlgClear UV-C nella seguente sequenza: - Accendere sempre prima la pompa del laghetto o del filtro e verificare se l'acqua del laghetto scorre correttamente attraverso il dispositivo AlgClear UV-C e se ci sono eventuali perdite. - Solo dopo accendere il dispositivo AlgClear UV-C e verificare il funzionamento della lampada UV-C attraverso la finestra di visualizzazione (nella parte anteriore). In questo modo non c'è pericolo diretto; le radiazioni UV-C pericolose non penetrano attraverso il materiale. 10. Spegnere l'impianto, ad esempio per la manutenzione, eseguendo l'operazione in ordine inverso, cioè spegnere sempre prima il dispositivo AlgClear UV-C e solo dopo la pompa del filtro del laghetto. Manutenzione ATTENZIONE! La spina dell'alimentazione deve sempre essere staccata prima di qualsiasi intervento (pulizia, installazione e sostituzione della lampada UV-C, ecc.)! Il dispositivo AlgClear UV-C deve essere pulito almeno due volte all'anno, a seconda del grado di inquinamento del laghetto. Se la crescita di alghe nel tuo laghetto aumenta di nuovo, il tubo di quarzo, in cui è posizionata la lampada UV-C, deve essere pulito da sporcizia e depositi di calcare con un panno morbido imbevuto di un detergente delicato (come ad esempio una soluzione di aceto). Evitare graffi sul vetro del quarzo e, se possibile, non toccare direttamente il tubo di vetro con le mani. Già piccole tracce di sudore e grasso sul vetro di quarzo bruciano nel vetro stesso a causa delle radiazioni UV-C e possono causare una riduzione della capacità del dispositivo AlgClear UV-C. Le lampade UV-C installate nel dispositivo AlgClear UV-C hanno una durata di circa 5.000 ore di funzionamento. Dopo questo tempo, la capacità UV-C è ridotta così tanto che la lampada UV-C deve essere sostituita. Lampade di ricambio adeguate sono disponibili presso il rivenditore specializzato Ubbink. Effettuare la manutenzione del dispositivo AlgClear UV-C come segue: 1. Spegnere sempre prima il dispositivo AlgClear UV-C e solo dopo la pompa del filtro. 2. Svitare la connessione del tubo e far drenare l'acqua dal dispositivo AlgClear UV-C. 3. Successivamente, aprire le clip di fissaggio e rimuovere il dispositivo AlgClear UV-C dalle staffe. 4. Per rimuovere la lampada, fare riferimento ai disegni a pagina 2 di questo manuale. a) Svitare il coperchio a vite e rimuoverlo insieme alla lampada (figg. 1.1 e 1.2). b) Ora rimuovere delicatamente il bulbo di vetro con l'aiuto di una moneta da 10 o 20 centesimi (figg. 1.3A e 1.3B). 5. Pulire l'involucro e, se necessario, sostituire la lampada UV-C. 6. Dopo la manutenzione, rimontare tutto nell'ordine inverso. Prestare attenzione alla corretta posizione degli anelli di tenuta all'interno. 8. Successivamente, riaccendere prima la pompa del filtro e poi il dispositivo AlgClear UV-C.
